TPS 數碼切割機 概述

泰譜圣數碼切割機主要針對非金屬柔性材料異形裁切，采用自主研發的CAM切割軟件及智能套料排版軟件，配置振動刀、氣動刀、輪切刀、壓痕刀、繪畫筆、銑刀等多樣化刀具，可快速完成全切、半切、鏤銑、打孔、折痕、標記、識別輪廓裁切等各類工藝，解決異形圖畫裁剪難題！機器廣泛適用于廣告、密封件、皮具制鞋、復合材料、汽車內飾、服裝、地毯地墊等行業，根據不同的切割材料，靈活配置不同的刀具，實現一機多用的特點。

泰譜圣數碼切割機相比傳統模具沖切和CO2激光切割，無需模具，省時省力，具有樣片切割精準、邊緣光滑、無鋸齒、不發黃發焦，不產生粉屑沫、煙塵、異味、更環保，維護方便、使用成本低的特點，縮短用戶樣式的開發周期，解決小批量訂單生產加工難的問題。用戶還可以選配大視覺系統、投影儀、多機頭、雙橫梁、加長加寬裁床工作面積等，以滿足不同的個性化生產需求。

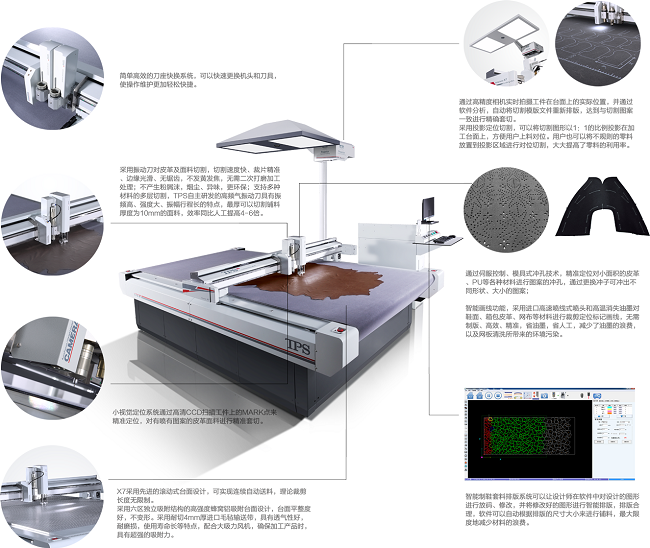

TPS數碼切割機特點

1.過切優化功能：采用TPS自主研發的CAM軟件，對刀具物理過切現象進行系統優化，大程度還原圖形輪廓,帶給客戶完美的切割效果

2.智能化臺面補償功能：通過高精度距離檢測儀對臺面平整度進行檢測，通過軟件對平面進行實時修正，避免切割深度不一致，有效保護毛氈，達到客戶需要的切割效果

3.自動定位套切功能：通過識別標識點獲取圖形變形規律，根據變形量優化原始輪廓圖形進行精準套切

4.自動對刀功能：快速簡單的自動對刀系統，采用光纖激光傳感器對刀具進行精確檢測，提升對刀效率

5.投影定位系統：將切割圖形以1:1的比例投影在加工臺面上，方便用戶上料對位；用戶也可以將不規則的零料放置到投影區域進行對位切割，大大提高零料利用率
6. 多任務高效循環切割， 智能吸附配置

多樣化刀具

泰譜圣數碼切割機標配先進的刀具快換模塊，具有強的通用性，更換刀具輕松快捷，在切割不同材料過程中更加得心應手。

不同材料，不同刀具，開啟創意加工之旅

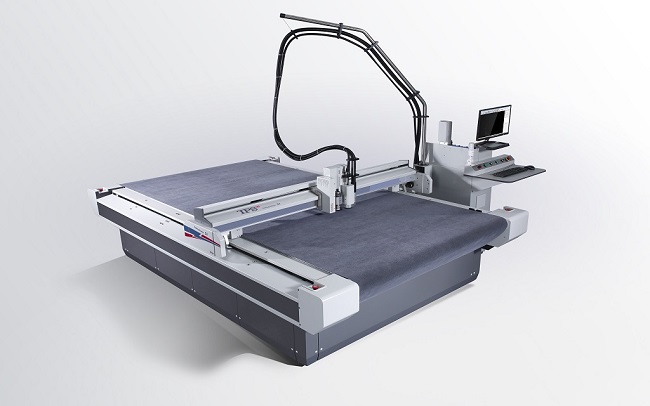

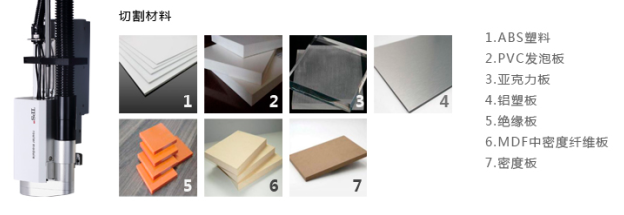

1、高性能高轉速銑刀切割機

采用高轉數、高性能進口主軸電機，根據材料和應用不同，其轉數可達60000rpm，切割邊緣更加光滑，可切割20mm厚度的非金屬硬質材料及柔性材料，性能優于傳統切割設備，滿足24小時/7天不間斷工作需求，實現材料產量化。配備專業、高效吸塵裝置，整個切割過程無異味、無灰塵，對員工無健康影響，符合環保標準。

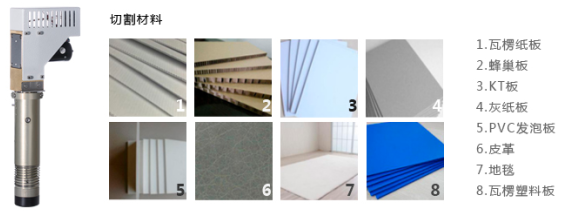

2、高頻振動刀切割機

高頻震動刀切割機通過高頻震動原理切透材料，針對不同材料配備多種振幅刀具，確保高速、高效、高質量地生產加工各類非金屬柔性材料，可通過選擇不同角度切割刀片，比如45°、26°、16°等切割不同厚度的材料。

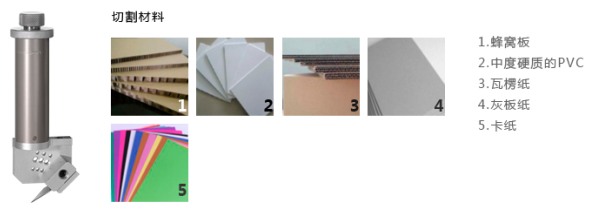

3、多角度斜切刀切割機

可根據自己不同的切割需求調整不同角度的槽線，可裁剪0°、15°、22.5°、35°、45°角，材料厚度≤16mm。

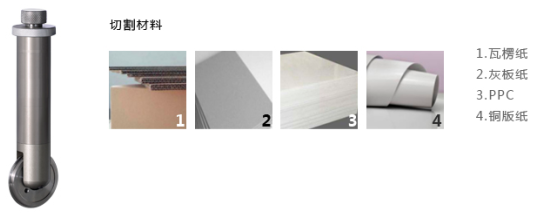

4、壓痕刀切割機

壓痕刀切割機通過壓痕輪對材料進行折痕加工，通過更換合適深度、寬度的壓輪得到完美的壓痕效果。定向壓力調整壓痕或起皺，配合軟件壓痕工具可順向或逆向材料方向，在不破壞材料表層面紙的情況下得到更高質量壓痕效果。

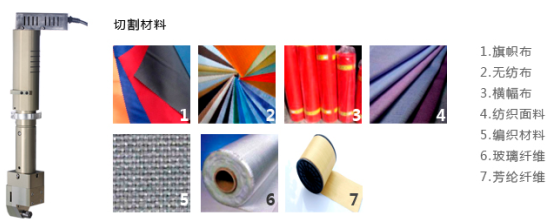

5、輪切刀切割機

輪切刀切割機通過大功率無刷直流電機驅動刀片高速旋轉切割材料，可以裝配圓形刀片或10角刀片。

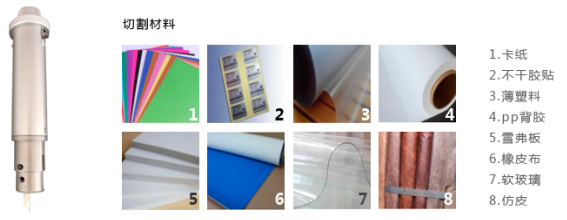

6、拖刀切割機

適合裁切≤5mm的各種柔性材料

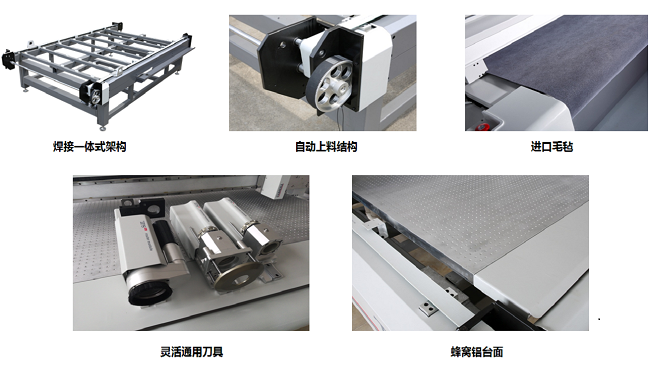

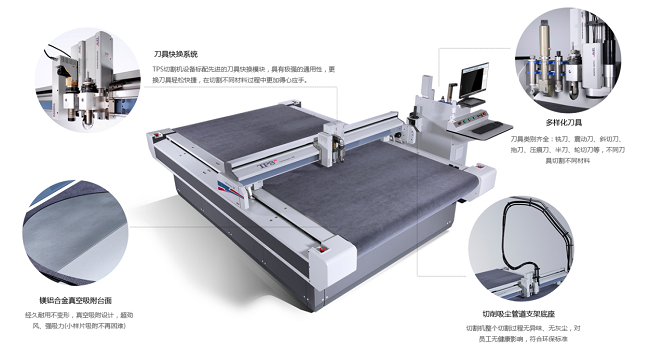

數碼切割機硬件優勢

歐美設計風格

歐美工業設備設計理念，在確保設備性能前提下，保留機體外觀高端、大氣、時尚、科技

焊接一體系機架

焊接式架構，穩定性、剛性更強，移動過程不易變形

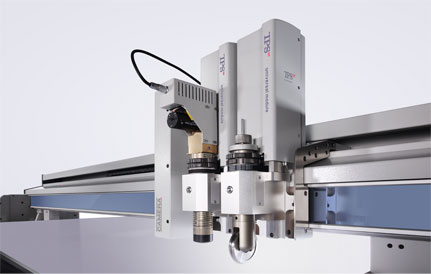

刀具快換模塊

通用刀座可與刀具任意組合，實現不同材料快速便捷更換刀具

刀具類別齊全

銑刀、震動刀、斜切刀、拖刀、壓痕刀、半刀、輪切刀等，不同刀具切割不同材料具

蜂窩鋁臺面

經久耐用不變形，真空吸附設計，超勁風、強吸力(小樣片吸附不再困難)

臺面毛氈

采用進口材料，透氣性好，耐磨損，使用壽命長，大限度降低客戶使用成本

嚴密的防塵設計

降低設備出故障率，延長設備使用時間

四角位急停開關

安全防護作用，出現誤切情況可通過四角急停開關強制關機，降低損失

抗干擾性

考慮到客戶實際使用復雜電磁環境因素，特別配置抗干擾操作屏，工作時不受周邊電子環境影響，不會花屏；

安全操作環境

紅外自動感應安全裝置確保機器在高速運動過程中大限度的保護操作人員的安全，同時避免切割物料的損耗。

放卷裝置

提供導向輥筒放卷裝置，可以確保卷材輸送過程中在材料切割時平滑柔順，可根據不同特性、規格的卷材設置不同的放卷裝置，從而提高切割的產量及質量。

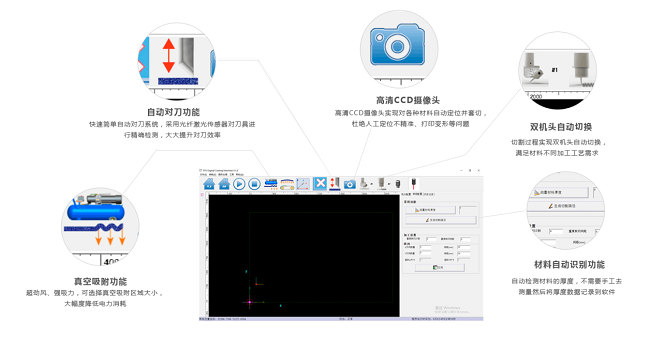

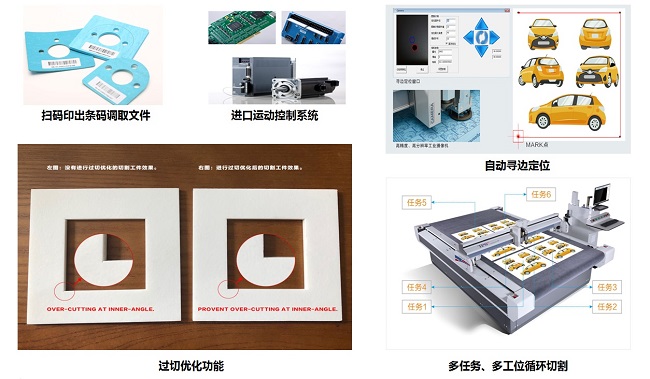

數碼切割機軟件特點

泰譜圣數碼切割機采用自主研發的CAM軟件，用戶需求完美融入軟件設計，是一套集性能、速度與品質三大優勢為一體的全自動智能切割系統，能快速完成全切、半切、鏤銑、打孔、折痕、標記等各類工藝，操作簡單便捷，功能豐富實用，配合刀具快換模塊可滿足用戶定制化需求。

臺面補償功能

通過高精度距離檢測儀對臺面平整度進行檢測，通過軟件對平面進行實時修正，達到客戶要求切割效果。

控制系統

采用高性能多軸運動控制系統，維護方便、成本低，提供個性化開發服務

工作模式

采用伺服電機帶動絲杠控制模式，和電腦聯動可按不同需求預設存儲刀深刀壓

圖形設計軟件集成

可以和ArtiOSCAD、AutoCAD、Coreldraw等軟件對接，簡化結構和圖形設計人員工作流程

過切優化

采用自主研發的CAM軟件，對刀具物理過切現象進行系統優化，大程度還原圖形輪廓,帶給客戶完美的切割效果

自動對刀

快速簡單自動對刀系統，采用光纖激光傳感器對刀具進行精確檢測，大大提升對刀效率

圖形定位

高清CCD攝像頭、邊界自動識別功能，實現對各種材料自動定位并套切,快速精準切割各類復雜異形圖形，杜絕人工定位不精準、打印變形等問題。配合自動傳送功能，實現對大幅面畫面進行高效精準套切，提高切割質量及產量。

正反套切

結合邊界識別功能，快速對材料邊界識別、定位，實現正反圖形套切

數據接口

網絡接口，可實現遠程升級維護，傳輸速度快距離遠，可與多臺電腦同時轉輸。

材料厚度自動識別

自動檢測材料的厚度，不需要手工去測量然后將厚度數據記錄到軟件

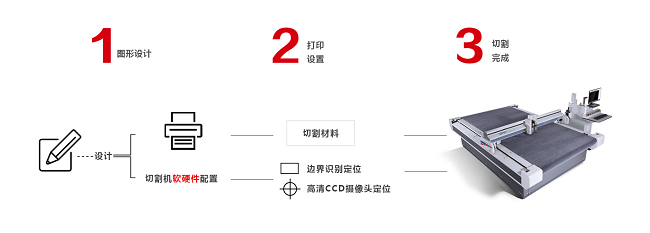

切割流程示意圖

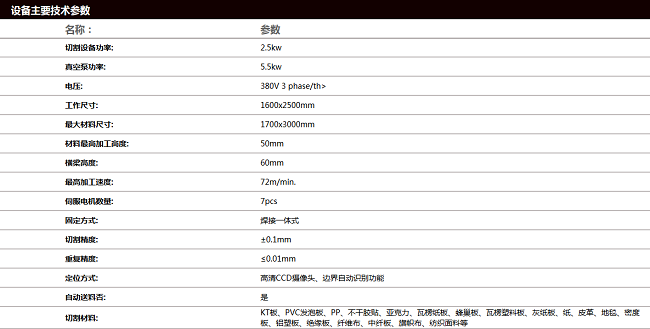

數碼切割機技術參數
